Chaque année, un nombre important d’incendies domestiques est causé par des installations électriques inadaptées ou vétustes. Derrière ces drames évitables, souvent, une erreur de bon sens : avoir négligé le câble électrique, cet élément invisible mais vital de notre quotidien. Pourtant, choisir le bon câble, c’est garantir bien plus qu’un simple branchement : c’est assurer la sécurité de son foyer, la durabilité de ses équipements, et la tranquillité d’esprit au fil des années. Ce guide vous dévoile, sans jargon excessif, les clés pour faire les bons choix techniques - parce que la maison idéale commence aussi par ce qu’on ne voit pas.
Les fondamentaux pour différencier les câbles électriques
On entend souvent parler de « fil électrique » ou de « câble » comme s’il s’agissait de la même chose. Pourtant, la nuance est importante. Un fil est un simple conducteur métallique, souvent en cuivre, tandis qu’un câble regroupe plusieurs fils, entourés d’une gaine protectrice en PVC. Cette enveloppe, loin d’être décorative, joue un rôle crucial : elle protège contre les chocs mécaniques, l’humidité et les risques d’échauffement. Dans une installation moderne, on utilise presque exclusivement des câbles, jamais des fils nus.
Comprendre la structure d'un câble

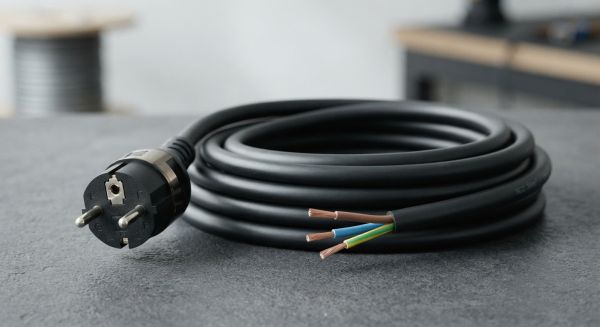

Un câble électrique standard, comme le R2V, est généralement composé de trois conducteurs : un fil de phase, un fil de neutre et un fil de terre. Chaque fil est isolé par une gaine colorée, et l’ensemble est regroupé sous une gaine extérieure souple mais résistante. Cette conception permet non seulement de transporter le courant, mais aussi de faciliter l’identification des circuits lors des interventions.
Le code couleur et les normes de sécurité
En France, la norme NF C 15-100 impose une codification stricte des couleurs : le bleu pour le neutre, le vert-jaune pour la terre, et la phase en rouge, noir, marron ou gris. Respecter ces codes, c’est éviter les erreurs fatales lors d’un remplacement ou d’un branchement. Pour garantir la sécurité de votre foyer, il est essentiel de savoir comment sélectionner un conducteur adapté à chaque usage spécifique - car un câble mal choisi, même s’il fonctionne, peut devenir un piège silencieux.
Choisir la bonne section selon la puissance des appareils
La section d’un câble, exprimée en millimètres carrés (mm²), détermine sa capacité à transporter le courant sans surchauffer. Trop fine, elle peut fondre ou provoquer un incendie. Trop épaisse, elle est inutilement coûteuse et difficile à manipuler. L’équilibre se trouve dans l’adéquation entre la section du câble et l’intensité du disjoncteur qui le protège.
Les circuits standards : éclairage et prises
Pour l’éclairage, une section de 1,5 mm² est suffisante, couplée à un disjoncteur de 10A ou 16A. Pour les prises de courant classiques et les radiateurs électriques, on monte à 2,5 mm², protégé par un disjoncteur 16A ou 20A. Ces valeurs ne sont pas arbitraires : elles résultent de calculs précis visant à éviter tout échauffement excessif en cas de surcharge.
Les besoins spécifiques des gros équipements
Les appareils gourmands en électricité - cuisinières, chauffe-eau, sèche-serviettes - imposent des sections plus importantes. Le 6 mm² est la norme pour ces circuits, avec un disjoncteur 32A. Pour les alimentations principales, notamment au-delà de 12 kVA, on passe à des sections de 10 mm² (40A), 16 mm² ou même 25 mm² (63A). Ces choix ne relèvent pas de l’excès de prudence : ils sont imposés par la réglementation et la physique même du courant électrique.
Les modèles indispensables pour chaque zone de la maison
- ✅ R2V : le câble incontournable pour les installations fixes en intérieur, monophasé ou triphasé.
- ✅ H07RNF : souple, résistant à l’humidité et aux UV, idéal pour les rallonges et installations extérieures temporaires.
- ✅ RJ45 : indispensable pour un réseau filaire stable, surtout dans les maisons connectées.
- ✅ AR2V : câble en aluminium, économique pour les longues distances, notamment en extérieur.
Le R2V : la référence de l'installation fixe
Le câble R2V est devenu la norme pour les installations électriques encastrées. Sa robustesse, sa résistance à la chaleur et sa compatibilité avec les gaines ICTA en font le choix par défaut pour les circuits d’éclairage et de prises. Il est conçu pour rester en place des décennies sans défaillance, à condition d’être correctement protégé.
Comparatif technique des types de conducteurs
| 🔋 Type de câble | 🎯 Usage principal | ✅ Avantages | 📏 Section recommandée |
|---|---|---|---|
| R2V | Installation fixe en intérieur | Résistant, durable, conforme à la norme NF C 15-100 | 1,5 à 25 mm² |
| H07RNF | Rallonges, installations temporaires | Souple, résistant aux intempéries | 1,5 à 6 mm² |
| AR2V | Longues distances, extérieur | Économique, léger | 6 à 25 mm² |
| RJ45 | Réseau filaire, domotique | Stabilité élevée, idéal pour la 4K et le télétravail | - |
Rigide ou souple : quel usage privilégier ?
Les câbles rigides, comme le R2V, sont conçus pour être encastrés dans des murs ou des gaines. Leur rigidité les rend stables et durables dans le temps. À l’inverse, les câbles souples, comme le H07RNF, sont faits pour bouger : ils équipent les rallonges, les lampes mobiles ou les installations provisoires. Leur flexibilité est un atout, mais ils ne doivent jamais être utilisés pour une pose fixe dans les murs.
Cuivre vs Aluminium : le duel économique
Le cuivre reste le matériau de référence pour sa conductivité et sa durabilité. L’aluminium, moins cher et plus léger, est parfois utilisé pour des longueurs importantes - notamment avec le câble AR2V. Mais attention : il nécessite des raccordements spécifiques et une maintenance plus rigoureuse. Pour une maison, le cuivre est souvent le meilleur choix à long terme.
Protection et pose : les règles pour un aménagement durable
Poser un câble, ce n’est pas juste le faire passer d’un point à un autre. Encastré dans un mur, il doit être protégé par une gaine ICTA, obligatoire par la norme NF C 15-100. Cette gaine rigide en PVC protège contre les chocs, facilite les éventuelles modifications et empêche tout contact direct avec la maçonnerie.
L'encastrement et l'usage des gaines ICTA
En rénovation ou en construction neuve, l’usage de la gaine ICTA n’est pas une option : c’est une obligation. Elle permet aussi de tirer d’autres câbles plus tard, sans casser les murs. Pour les passages extérieurs, les câbles doivent être enfouis à environ 60 cm de profondeur, protégés par une gaine TPC rouge et un grillage avertisseur. Une simple négligence, et c’est tout un circuit qui peut être endommagé par une pioche.
Connectivité moderne et multimédia
Alors que le Wi-Fi progresse, on pourrait croire que le câblage filaire perd de son intérêt. Pourtant, dans une maison connectée, la fiabilité du réseau est primordiale. Les caméras de surveillance, les bornes Wi-Fi, les écrans 4K ou le télétravail exigent une stabilité que le sans-fil ne garantit pas toujours.
Le déploiement du réseau RJ45
Prévoir des passages pour des câbles RJ45, même dans une pièce équipée de Wi-Fi, c’est miser sur la performance et la pérennité. Un réseau filaire offre un débit stable, sans latence, idéal pour les usages exigeants. Et avec l’essor de la domotique, c’est une précaution intelligente.
La technologie PoE pour la domotique
Le Power over Ethernet (PoE) permet d’alimenter et de connecter un équipement - une caméra, un point d’accès - avec un seul câble RJ45. C’est une révolution en termes d’installation : plus besoin de prise électrique à proximité, plus de câblage simplifié. Pour une maison moderne, c’est une solution élégante et efficace.
Rénovation : l'alternative des plinthes techniques
Quand on ne peut pas casser les murs, les plinthes techniques ou les goulottes sont une excellente alternative. Discrètes, elles permettent de faire passer câbles électriques et réseaux sans toucher à la structure. Parfait pour une location ou une rénovation légère, sans compromis sur le confort.
Foire aux questions
Puis-je utiliser un câble souple pour mon installation fixe dans les murs ?
Non, c’est strictement déconseillé. Les câbles souples, comme le H07RNF, ne sont pas conçus pour une pose encastrée. Ils manquent de rigidité et de résistance mécanique, et ne respectent pas la norme pour les installations fixes. Le R2V est le seul recommandé pour les circuits encastrés.
Comment savoir si ma gaine extérieure est assez profonde ?
Les câbles enterrés doivent l’être à une profondeur d’environ 60 cm, protégés par une gaine TPC rouge et un grillage avertisseur. Cette double protection évite les dommages en cas de travaux futurs et garantit la durabilité du circuit.
Est-il encore utile de câbler en RJ45 avec les dernières normes Wi-Fi ?
Absolument. Même avec un excellent Wi-Fi, le câblage RJ45 offre une stabilité et une latence bien supérieures, essentielles pour le télétravail, le gaming ou le streaming en 4K. C’est une assurance tranquillité pour les usages exigeants.
Tous les combien de temps faut-il vérifier l'état des câbles visibles ?
Une inspection visuelle annuelle des câbles extérieurs ou mobiles est conseillée. Recherchez les signes d’usure, de fissures ou d’écrasement. Un câble abîmé, même légèrement, peut devenir dangereux et doit être remplacé.
